Instrucțiuni de instalare pentru sistemul de afișare virtuală 3D la scară largă la 360°

Pasul 1: Identificați punctele de poziționare, așa cum se arată în figura de mai jos. Asamblați secvențial structura metalică de susținere a scenei pe sol și fixați-o ferm pe podea.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 1
Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 2

Pasul 2: Folosiți tuburi pătrate ca contravântuiri orizontale între cele opt seturi de structuri principale de susținere din oțel pentru a consolida cadrul.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 3
Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 4

Pasul 3: Sudează scările de acces pentru urcarea și coborârea la baza structurii metalice de susținere a scenei.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 5

Pasul 4: Construiți platforma scenei deasupra structurii metalice de susținere. Lăsați deschideri pentru accesul la scenă și instalați balustrade de protecție în jurul acestor deschideri.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 6

Pasul 5: Localizați punctul central al scenei circulare. Instalați cadrele de oțel pentru montarea modulelor în poziții corespunzătoare unei raze de 5.032 metri. Conectați cadrele secvențial folosind plăcile de oțel de fixare inferioare.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 7
Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 8

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 9

Pasul 6: Folosiți un instrument de măsurare cu laser pentru a efectua ajustări precise de poziționare a cadrelor de oțel aranjate în cerc.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 10

Acest lucru asigură o aliniere corectă și o calitate a îmbinării între primul și ultimul modul. După cum se arată mai jos, fiecare cadru individual de oțel poate fi ajustat fin pe verticală/orizontală pentru o poziționare precisă.

Pasul 7: Fixați îmbinările plăcilor de oțel inferioare folosind plăci de conectare.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 11

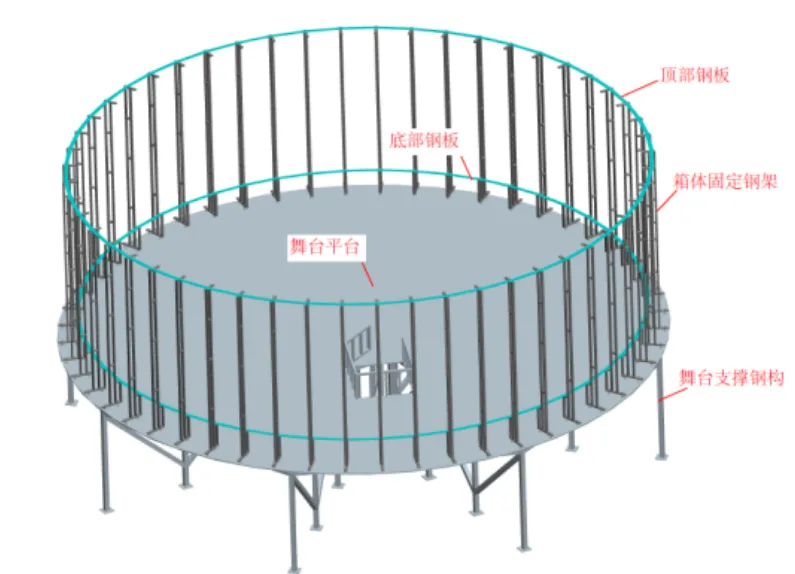

Pasul 8: Așa cum se arată în figura de mai jos, fixați secvențial plăcile superioare de oțel pe cadrele de oțel de montare a modulelor.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 12
Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 13

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 14

Fixați îmbinările plăcilor superioare de oțel folosind plăci de conectare.

Pasul 9: Așa cum se arată în figura de mai jos, instalați modulele pe plăcile de oțel inferioare. Fixați-le folosind plăci de conectare turnate la comandă.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 15

Pasul 10: La instalarea celui de-al doilea, al treilea și a modulelor următoare, introduceți o șaibă de oțel cu grosimea de 0.1 mm între ele pentru a asigura spații uniforme. Îndepărtați șaiba după finalizarea ajustării.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 16

Pasul 11: Urmând pașii de instalare anteriori, instalați primul strat de module secvențial.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 17
Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 18

Pentru instalarea primului și a ultimului modul din strat, reglați fin secțiunea relevantă a cadrului de oțel de montare sau întregul cadru în funcție de condițiile reale de la fața locului pentru a asigura distanțe corespunzătoare între module.

Pasul 12: Urmând pașii de instalare anteriori, instalați al doilea strat de module.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 19

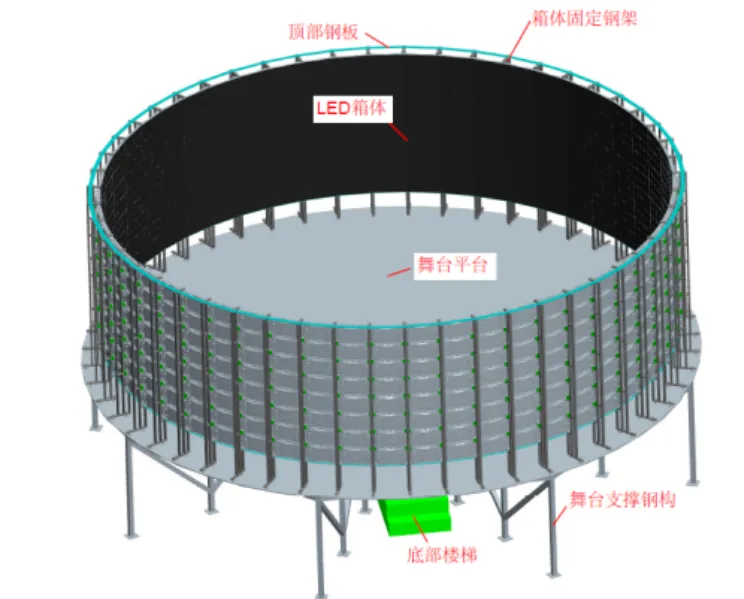

Pasul 13: Urmând pașii de instalare anteriori, instalați secvențial straturile superioare ale modulelor.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 20

Pasul 14: Aplicați ornamente decorative în jurul perimetrului ecranului.

Instrucțiuni de instalare a sistemului de afișare virtuală 3D la scară largă la 360° 21
