Afișe LED creative și personalizate Scalarea unui stâlp LED cu 4 laturi pentru lansarea națională a AT&T
Agenția de marketing care reprezenta AT&T dorea să înlocuiască ecranele LCD plate învechite de la standurile Costco cu o soluție LED de 360 de grade, atrăgătoare - în peste 600 de magazine la nivel național. DOIT VISION a proiectat, fabricat și produs în serie 630 de unități de stâlpi LED P2.5 personalizați în 30 de zile. Prin inginerie de valoare, modulele standard de 320×160 mm prelucrate CNC au creat colțuri de 90 de grade aproape perfecte în loc de PCB-uri personalizate și teșite, iar designul de 320×960 mm pe față a creat o armonie matematică perfectă - zero deșeuri, zero tăieturi personalizate.
La o privire
Înlocuirea LCD-urilor la scară națională

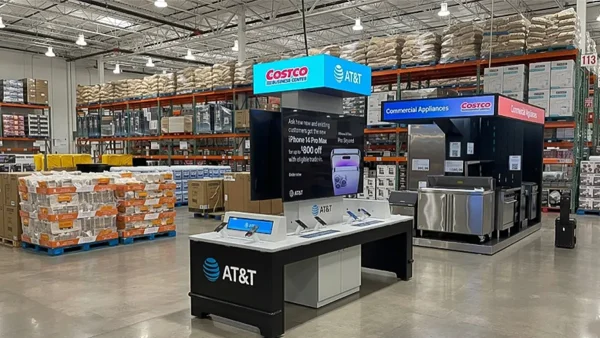

Agenția de marketing a AT&T dorea să înlocuiască ecranele LCD plate învechite de la standurile Costco cu ceva care să atragă atenția cumpărătorilor de la fiecare culoar. Soluția: un stâlp LED impunător pe 4 laturi care afișează conținut video la 360 de grade.
Însă implementarea în peste 600 de locații Costco la nivel național a însemnat că fiecare decizie de design a trebuit să ia în considerare producția în masă, simplitatea funcției plug-and-play și lipsa totală a asistenței tehnice la fața locului. Personalul local Costco - nu tehnicienii AV - urma să configureze toate acestea.
Un singur SKU pentru toate cele 630 de unități. Fără personalizare per magazin. Nu sunt necesare vizite ale tehnicienilor după livrare. Conținutul trebuie să fie complet, fără a fi nevoie de un PC în fiecare locație. Fiecare pilon trebuie să fie livrat preasamblat, preconfigurat și să pornească în sistemul de conținut la prima pornire.
Colțuri CNC vs. PCB-uri teșite personalizate
Cea mai mare întrebare legată de costuri: cum să creezi colțuri de 90 de grade aproape perfecte pe 630 de unități fără a cheltui prea mult bugetul pe PCB-uri personalizate cu margini teșite.
PCB-urile teșite personalizate cu muchii lustruite la 45 de grade ar fi fost abordarea premium - dar la 630 de unități cu câte 4 colțuri fiecare, asta înseamnă 2,520 de module de colț personalizate plus NPI separat pentru PCB, pierderi de randament și un al doilea stoc de piese de schimb. Bugetul agenției nu putea absorbi această sumă la scară națională.
Soluția de inginerie a valorii DOIT VISION: utilizarea unor module standard de 320×160 mm și prelucrarea CNC a marginilor cadrului din aluminiu la 45 de grade. Modulele se îmbină unul cu celălalt la unghiurile tăiate CNC, creând un colț aproape perfect, utilizând în același timp PCB-uri complet standard - același inventar care deservește toți cei 630 de stâlpi.
Designul per față a fost de 320×960 mm — exact 1 modul lățime și 6 module înălțime. Patru fețe = 24 de module standard per stâlp. Fără tăieturi personalizate, fără risipă de PCB. Această geometrie fără deșeuri nu a fost o întâmplare — a fost proiectată de la prima schiță CAD.
Am citat mai întâi traseul PCB-ului teșit. Calitatea vizuală la colț este puțin mai curată - dar timpul de livrare, costul NPI și prețul per modul au făcut ca traseul cadrului CNC să fie singura opțiune viabilă la 630 de unități. Prima mostră din atelier a validat alinierea colțurilor și accesul magnetic frontal pentru service înainte de a deschide linia de producție.
NovaStar TB40 + BrightSign 360°
Controlerul NovaStar TB40 a mapat patru fețe independente într-o singură pânză logică continuă de 512×384 . Fiecare față a devenit o zonă de 128×384 pixeli, cu conținut înfășurat pe toate cele patru laturi.
Playerele media asincrone BrightSign gestionau redarea conținutului în fiecare locație — nu era nevoie de PC, nu exista asistență IT continuă. Actualizările de conținut sunt transmise de la distanță prin cloud, iar întregul sistem pornește automat la deschiderea magazinului.
Fiecare stâlp este livrat ca o singură unitate preasamblată, cu rutare internă a cablurilor și player BrightSign preconfigurat. Personalul local Costco îl fixează pur și simplu pe roți, îl conectează la priză, iar stâlpul pornește automat la conținut de 360 de grade - zero configurare, zero vizite de tehnician.
Cadrul intern din aluminiu a fost proiectat cu canale de ventilație verticale care creează un efect natural de coș de fum — aerul rece intră la bază, urcă prin cavitatea componentelor electronice și iese în partea de sus. Fără ventilatoare active, fără piese mobile. Testarea cu camera termică în condiții de funcționare continuă de 24 de ore a validat designul pasiv înainte de începerea producției de masă.
Îmbătrânire de 72 de ore înainte de expedierea oricărei unități
Unitatea nr. 1 și unitatea nr. 630 rulează același protocol de control al calității. La 630 de piloni, consecvența nu este un avantaj, ci produsul.
Fiecare stâlp este supus unei liste de verificare standardizate înainte de ambalare: uniformitatea calibrării LED-urilor pe toate cele 4 fețe, verificarea mapării zonelor TB40, testul de redare BrightSign și un test de rodaj de 72 de ore cu conținut la 360 de grade care rulează continuu.
Modulele LED sunt calibrate pe loturi înainte de asamblare, astfel încât uniformitatea culorii se menține pe întregul ciclu de producție - nu doar în cadrul unui singur pilon, ci de la un pilon la altul atunci când un magazin primește o unitate de schimb luni mai târziu.
- Scanare uniformitate pe 4 fețeFiecare față măsurată în raport cu același punct alb de referință și aceeași scală de gri înainte de aprobarea stâlpului.
- Încuietoare TB40 + BrightSignMapare pe pânză de 512×384 și listă de redare BrightSign verificate — nu este necesară reconfigurarea la fața locului.
- Linia de îmbătrânire de 72 de orePilierii alimentează conținutul înfășurat cu energie electrică din fabrică înainte ca orice unitate să părăsească Shenzhen.
630 de unități puse în scenă, apoi la nivel național
Producția s-a desfășurat în loturi paralele pe mai multe linii din Shenzhen — stocul de module a fost pre-preparat, cadrele CNC prelucrate în loturi, sistemele de control au fost pre-asamblate înainte de asamblarea finală. Rezultatul: 630 de stâlpi compleți au trecut controlul calității și au ajuns la depozitul clientului din SUA la timp.
De acolo, stâlpii au fost livrați către locațiile Costco în valuri regionale. Fiecare unitate a ajuns într-o singură ladă - preasamblată, preconfigurată, gata pentru ca personalul magazinului să o poziționeze și să o pornească.
630 de piloni implementați în peste 600 de magazine Costco. Un singur SKU, un singur stoc de piese de schimb, un singur șablon de conținut BrightSign — implementare națională în retail, fără o echipă AV dedicată în fiecare locație.
Specificații proiect
Cum au fost livrate 630 de unități
CAD și prima mostră
Configurație fără deșeuri de 320×960 mm blocată. Geometria cadrului CNC la 45° validată pe o singură mostră din atelier. Traseul PCB teșit a fost respins din punct de vedere al costului și timpului de livrare la 630 de unități.
Producție paralelă în masă
Module standard P2.5 calibrate în lot. Rame CNC prelucrate în loturi. TB40 + BrightSign pre-flasate. Mai multe linii Shenzhen care funcționează în paralel spre atingerea obiectivului de 30 de zile.
Blocare pentru îmbătrânire și control al calității
Testare timp de 72 de ore per unitate. Scanare uniformitate pe 4 fețe. Pânză de 512×384 și listă de redare BrightSign verificate. Același protocol pe unitatea nr. 1 și unitatea nr. 630.
Depozit → La nivel național
630 de stâlpi pre-asamblați în cutii. Amplasați în depozitul clientului din SUA, apoi transportați în peste 600 de locații Costco. Personal magazin: poziționare, conectare, conținut pornit automat.
Aveți nevoie de stâlpi LED produși în serie?
De la prototipuri individuale până la serii de producție de 1,000 de unități — proiectăm pentru producția în masă de la prima schiță. Ofertă de preț în termen de 48 de ore. Include instrucțiuni privind MOQ-ul.
